Profilé horizontal RHEINZINK
Avantages du profilé horizontal RHEINZINK
- Système de profilés à joint moderne et plan pour des subdivisions horizontales de la façade
- Fabrication individuelle et ajustée pour chaque objet
- Longueurs de profilé jusqu’à 6 000 mm possibles
Le profilé horizontal H 25 de RHEINZINK
Les systèmes de profilés à joint sont une possibilité économique de concevoir des façades et sont appréciés aussi bien des bureaux d’études que des maîtres d’ouvrage. C’est justement dans le domaine privé que les maîtres d’ouvrage et les donneurs d’ordre souhaitent avant tout des structures claires et une conception la plus discrète possible. L’élément qui convient le mieux est le profilé horizontal H 25 de RHEINZINK qui, d’un côté, présente une ligne claire et, de l’autre, intègre les caractéristiques individuelles d’un bâtiment. Grâce à la conception claire de l’assortiment du profilé horizontal H 25, les architectes, bureaux d’études et artisans spécialisés ont un excellent aperçu à tout moment.
Caractéristiques du profilé horizontal RHEINZINK
L'aspect le plus marqué avec le profilé horizontal est la ligne de conception claire. En fonction du projet, vous pouvez toutefois utiliser des profilés horizontaux en différentes versions. Notre système de profilé horizontal séduit généralement par les caractéristiques suivantes :
- Les largeurs de construction des différents profilés horizontaux se situent entre 200 et 333 mm.
- La longueur des différents profilés s’étend jusqu’à 6 000 mm de sorte à pouvoir barder également des grandes surfaces de façade sans interruptions.
- Les joints creux d’une dimension de 20 mm assurent une structure claire et créent des effets visuels.
- En outre, il est également possible d’utiliser le profilé horizontal H 25 pour barder des surfaces de façade extraordinaires, telles que des façades arrondies.
- La pose est simple et a été maintes fois testée et la fixation des différents profilés s’effectue de manière indirecte et invisible.
La fixation indirecte avec un rail spécialement développé pour ce système réduit les contraintes qui sont occasionnées par la dilatation longitudinale du matériau due à la température. Il est ainsi possible de prévoir des longueurs de profilés jusqu’à 6 000 mm sans formation excessive d’ondulations à la surface des profilés.
Variantes de surface pour le profilé horizontal RHEINZINK
Planification & application Profilé horizontal

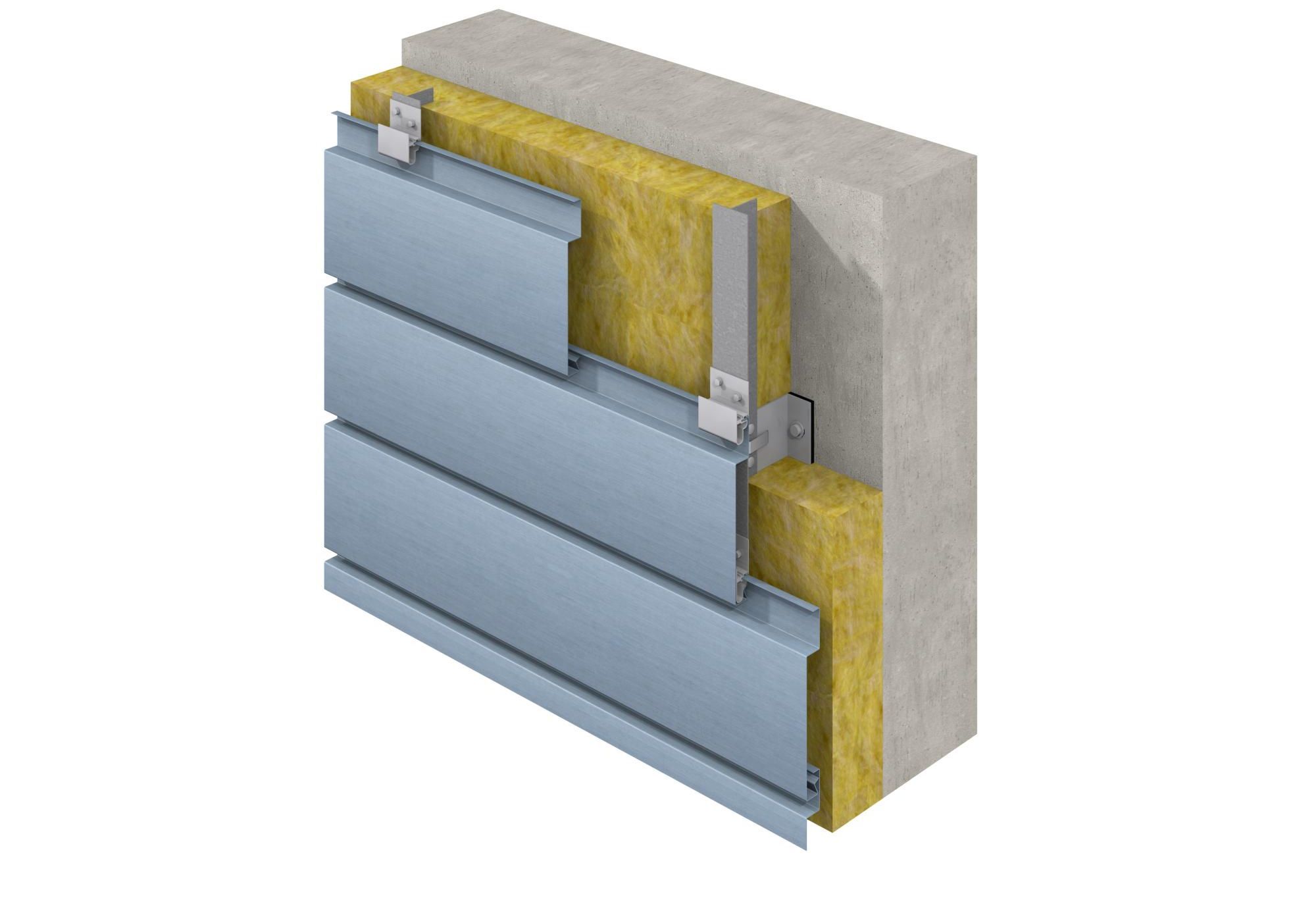

Description de système
- Pose horizontale
- Pose de bas en haut
- Fixation indirecte et invisible
Contrairement aux profilés à joint creux, les profilés horizontaux d’une profondeur de construction de 25 mm possèdent un joint creux prédéfini de 20 mm. Cette cote est spécifiée par le rail de fixation associé au système. La pose peut s’effectuer exclusivement de manière horizontale. Par rapport aux autres systèmes, celui-ci offre la possibilité de poser des profilés jusqu’à 6 000 mm de longueur. De ce fait, on obtient une indépendance la plus importante possible lors du tramage de la façade.

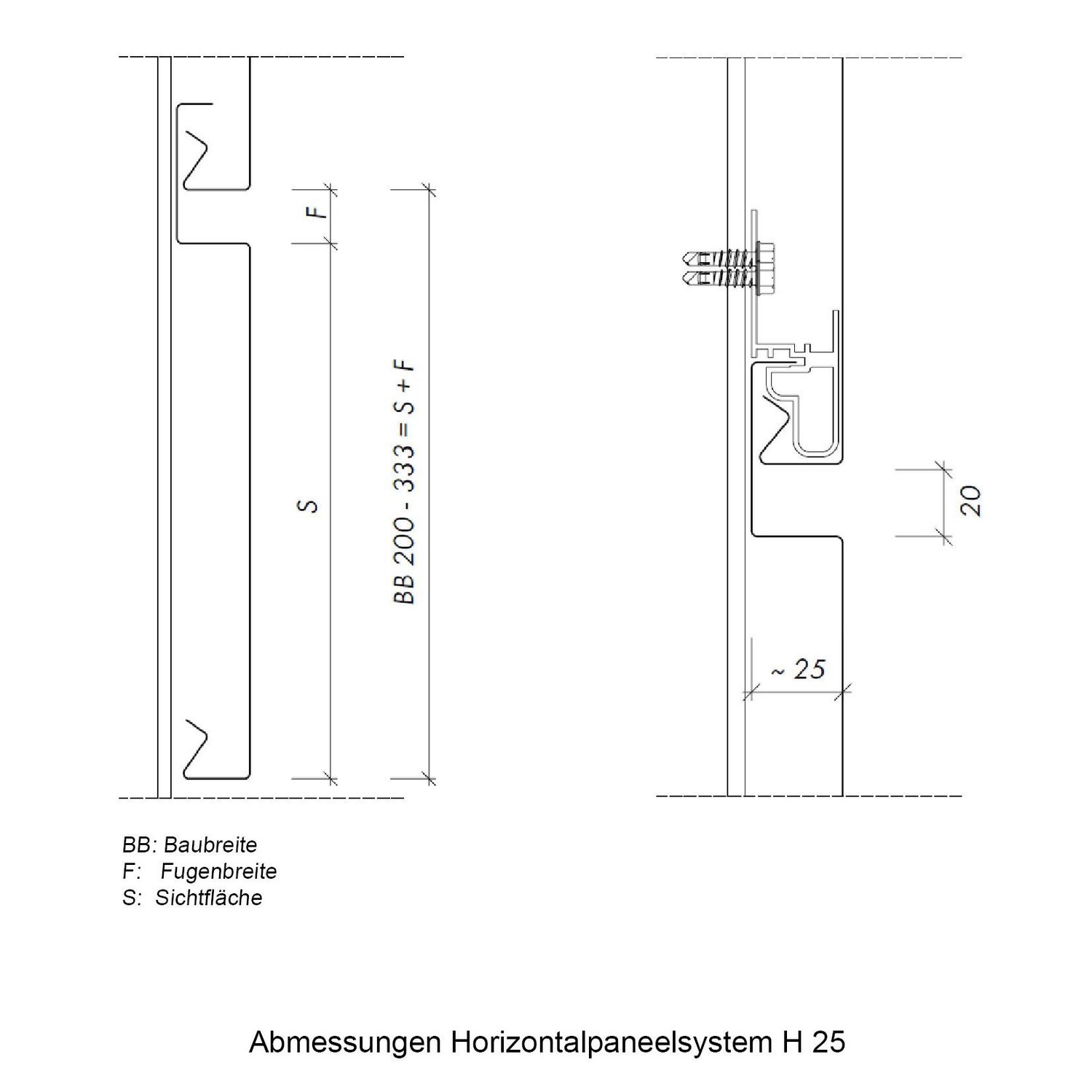

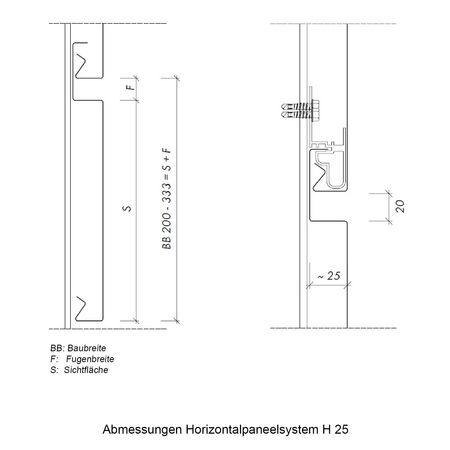

Dimensions & épaisseurs de métal
- Largeur de construction 200 mm – 333 mm
- Épaisseurs de métal 1,0 mm / 1,2 mm (1,2 mm recommandé pour des largeurs de construction ≥ 250 mm)
- Longueurs standard 3 000 mm et 4 000 mm
- Longueur max. 6 000 mm
En général, nous recommandons de renforcer les profilés aux extrémités à l’aide de plis de finition. Pour des largeurs de construction supérieures, à partir de 250 mm, ces plis sont particulièrement nécessaires pour garantir une surface parfaite. Ils empêchent également toute vue latérale dans le profilé, par ex. dans la zone du profilé d’angle extérieur.
La fixation indirecte des profilés horizontaux via le rail de fixation permet une absorption sans contrainte des dilatations longitudinales dues à la température.
Les joints verticaux qui en résultent peuvent être réalisés de différentes façons, par ex. par des bavettes horizontales ou des profilés de jonction placés derrière.

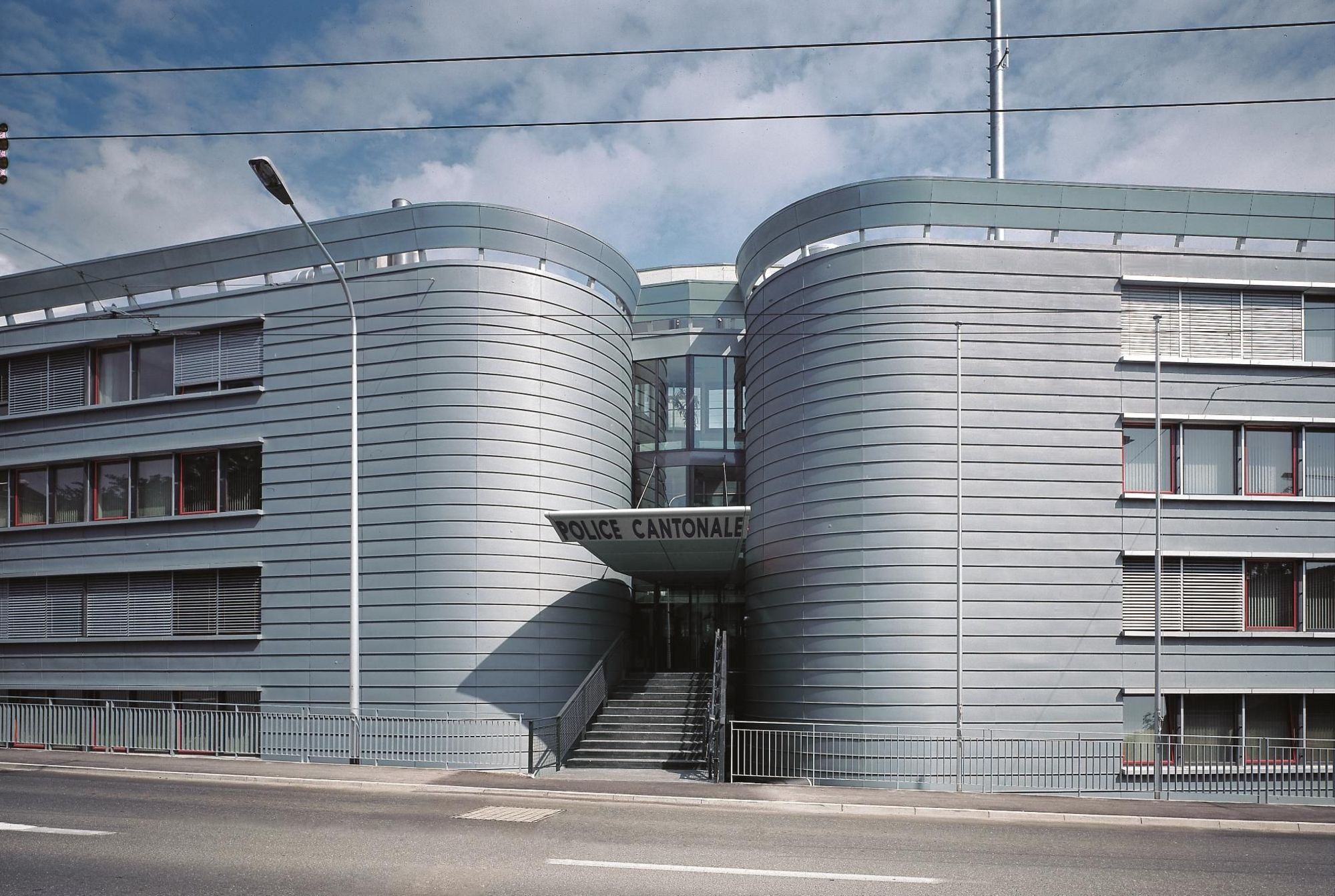

Formes spéciales
- Profilés cintrés concaves et convexes
- Perforation de la surface visible
Notre profilé horizontal vous permet de barder non seulement des surfaces de façade droites, mais également diverses surfaces cintrées si nécessaire. Les profilés horizontaux cintrés concaves et convexes complètent donc notre offre. Les éléments décisifs pour la fabrication et la faisabilité de profilés horizontaux cintrés sont les rayons, les largeurs de construction et les longueurs. Pour toute question, notre équipe se tient volontiers à votre disposition et détermine avec vous si vos idées peuvent être réalisées.
La surface visible des profilés peut être perforée dans sa totalité ou sur une surface partielle, soit comme moyen conceptionnel, soit à des fins de ventilation, par ex. comme élément d’aération ou de ventilation sous les saillies du toit pour la structure de toit ventilée. Le service de fabrication RHEINZINK propose pour cela différents motifs de perforation.

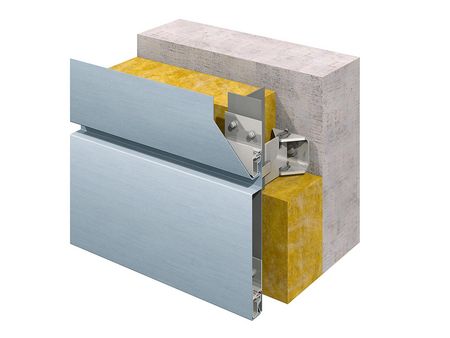

Fixation
En tant que fournisseur de solutions de système éprouvées, nous ne vous proposons bien entendu pas uniquement les profilés horizontaux nécessaires dans les quantités souhaitées. Des solutions de fixation et d’autres accessoires font également partie de notre assortiment. En combinaison avec notre profilé horizontal, nous proposons un rail de fixation spécial qui garantit une mise en place rapide.
La fixation des profilés horizontaux RHEINZINK s’effectue via leur accrochage dans le rail de fixation. Le rail de fixation est fixé sur la sous-construction métallique à l’aide de deux rivets ou des vis autotaraudeuses. L’écart nécessaire de la sous-construction dépend, entre autres, de la charge du vent, du type d’ossature porteuse, du système statique et de la capacité de charge du bardage, et doit faire l’objet d’essais statiques en conséquence.
Vous trouverez des informations sur la capacité de charge des profilés et un tableau des charges du vent dans notre brochure « Profilé horizontal – Planification et application » disponible dans la rubrique des téléchargements
Informations techniques sur les profilés horizontaux RHEINZINK
L’équipe RHEINZINK et nos nombreux partenaires de distribution se tiennent bien entendu à tout moment à votre disposition pour répondre à vos questions. Vous trouverez toutes les informations techniques importantes sur nos profilés horizontaux et les composants de système, y compris des exemples d’échantillon et des suggestions de conception, sur notre site Internet.
Des listes de contrôle, des listes de matériaux et des informations spécialisées simplifient nettement l’utilisation de nos solutions dans le travail quotidien. Vous pouvez ainsi proposer à vos clients une conception rapide de leur façade tandis que vous profitez de matériaux éprouvés et d’une technique sûre. Nous serons heureux que vous preniez contact avec nous !
